除塵布袋靜電安全控製的特殊鋼纖維材料介紹

　　I.含特殊鋼纖維濾布的導電性

　　表（biǎo）麵電（diàn）阻對於靜電狀況具有決（jué）定性意義，它是常用材料導電能量的根據.

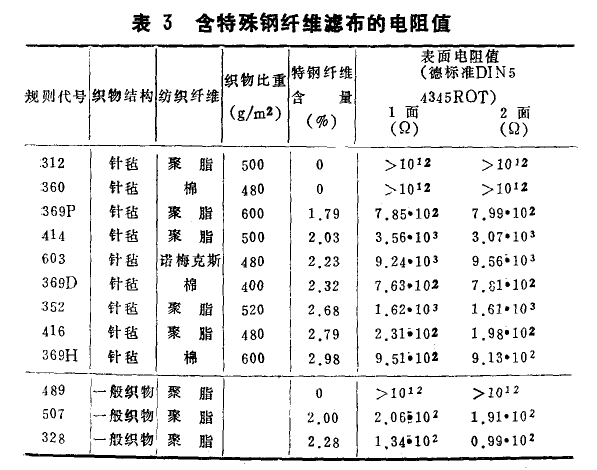

　　表3列出（chū）了各種含（hán）特殊（shū）綱纖維或不含特殊鋼纖維濾（lǜ）料的表麵電阻值，該值是根據德國工業標準54345測定的.不（bú）同麵積比重的織物（wù）纖維製（zhì）成的濾料結構，加（jiā）入不鏽鋼纖維後，使其電阻值保持在很低的水平.當特殊鋼纖維含量約占2%時，無論使用什麽織物纖維或（huò）濾料結構，表麵電阻都在102-102電阻（zǔ）之間.該值低於（yú）波恩職業協會確定的109電阻安全限值.

　　由子除（chú）塵器中的靜電放電現象，在采取防爆措施中（zhōng）應（yīng）使濾料有導電性並使其接地，大多數情況下，采用含特殊鋼纖（xiān）維的濾（lǜ）袋，使它與支撐框架一起達到接地的（de）作用（yòng）。

　　2。特殊鋼纖維（wéi）的電暈（yūn）放電能力

　　濾料中的特殊鋼纖（xiān）維不僅向濾袋表麵（miàn）的塵塊放電，還平衡了離濾袋較遠距離的靜電（diàn）負荷，這點已經在模（mó）擬試驗中得到證（zhèng）實(_見圖（tú）I, 2 ).試驗濾袋旁邊設置了（le）一個金（jīn）屬球，為了模擬運行實際狀態（tài），濾料固定在焊接（jiē）的金屬網上.金屬球體（tǐ）與濾（lǜ）料的距離為4 cm.如果關（guān）閉開關S，那麽電（diàn）容就（jiù）會（huì）由0.01uV增為直流高壓，在關閉（bì）了的開關（guān）S和30KV的電源上.

　　儲存的（de）電能是4500mJ.這些要對爆炸（zhà）性細塵、空氣混（hún）合（hé）物的（de）燃（rán）燒進行100次以上的試驗才能得到.

　　增壓後（hòu），打開開（kāi）關S，金屬球體馬上以1 cm/s的速度向濾料運（yùn）動.當金屬（shǔ）球體在距濾料1.7cm的位置時，中性濾料（liào）會出現較強的放電火花，在該距離（lí）上迅速釋放出4500mJ的電能。

　　當濾料（liào）中含1.79-4.48%的不鏽鋼纖（xiān）維時，金屬球體緩慢（màn）地向濾料運動，無放電火花出現（xiàn）。整個（gè）運動過（guò）程中，這（zhè）種較高的4500MJ的荷電能（néng）量逐漸消逝，沒有一處位置的電場強度（dù）達到3 MV/m.

　　這種（zhǒng）現象稱為電弧放電;如果將（jiāng）不鏽鋼纖維置於靜電場中，那（nà）麽它的表麵（miàn）就會產生一種高壓（yā）梯度.隻要纖維（wéi）表麵的靜電場達到一定能級，那麽周（zhōu）圍的空氣就會離子化，荷（hé）電空氣分子也開（kāi）始中和靜電荷。

　　含1.790%特殊鋼纖（xiān）維的濾料樣品的電暈電流被記錄下來（lái），電容器的初始負荷相應於30KV開關打開時的瞬間負荷，電（diàn）暈電流在（zài）25s內從28mA減少到0.3mA(見（jiàn）圖2 ).從電流曲線能（néng）核（hé）驗電路中的能量衰減，並（bìng）以此確（què）定金屬球體上每一（yī）時刻相應的電壓（yā）.電壓(U)曲線表明了金（jīn）屬球體的時間一能（néng）量電壓（yā）變化.在4 cm的給定距離上，電壓從30KV迅速降到19KV，靜電場場強從750KV /m減弱至（zhì）470KV /m，因而燃（rán）燒能量從4500mJ降到（dào）1900mJ,

　　如果將金屬球體從這一（yī）位置朝濾料方向繼續移至3cm的距離時，靜電場場強則上升到630KV/m.電暈電流重新開始流動，靜電場場強則又還原到470KV/m.在3 cm位置上的最終電（diàn）壓是14.1KV.

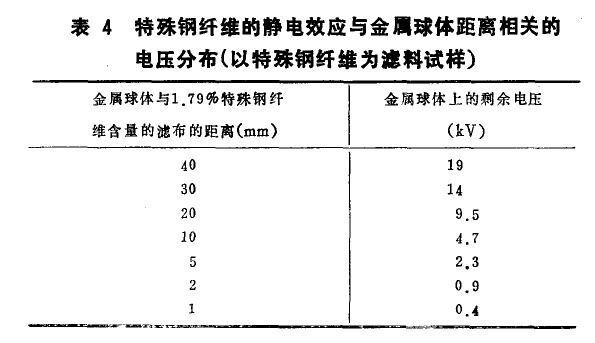

　　表（biǎo）4明確說明了金（jīn）屬球體臨近濾料不（bú）同距離時的剩餘電壓，由於特鋼纖維的電弧放電效應，電壓幾乎降至0.
