新型除塵器殼體研究介紹

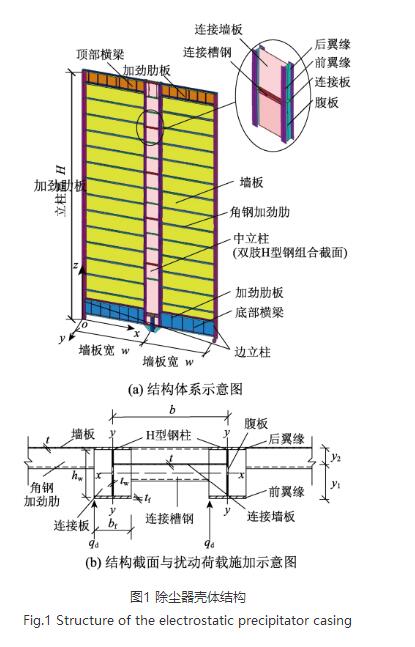

除塵器是一種可有效減少廢氣中的顆粒汙染物的通用環保裝備。殼體內完成顆粒物收集捕捉工藝過程，是最重要的工藝部件。中大型除塵器殼體結構一般由帶加勁肋的平直鋼板牆板和H型鋼立柱組成。牆板與立柱通過焊縫連接，形成密閉的除塵空間，並協同受載。殼體頂部設有支承橫梁，用於懸掛陰極線、陽極板以及附著的積灰。這些荷載由頂部橫梁傳遞到立柱，使得立柱直接承受軸向壓力。由於放電距離方麵的工藝要求以及承擔較大荷載時的強度與穩定性設計方麵的考慮，某些除塵器殼體頂部支承梁會設計為較寬的截麵，因此，頂梁下方的殼體支承立柱也相應設計為較寬的截麵。為了減少用鋼量，此類立柱采用雙肢H型鋼組合截麵，兩肢間采用帶角鋼加勁肋的連接牆板連接。為了減小立柱長細比，提高其剛度，在殼體內部布置有垂直牆板的橫向支撐，在相應高度位置，兩肢H型鋼柱間采用連接槽鋼相連，支撐杆件通過與連接槽鋼連接而間接形成對H型鋼柱的垂直牆板方向約束。除塵器殼體結構如圖1所示。

牆板作為蒙皮板件，能夠為立柱承擔部分荷載並約束其側向變形，大大提高了立柱的穩定性[1]。關於蒙皮結構的受力性能，Nagy等[2]對門式剛架廠房中的蒙皮效應進行了研究，在保證安全的前提下對現有設計理論進行簡化，並比較了不同壓型板屋麵板類型、檁條與屋麵板的連接方式對其發揮蒙皮效應的影響。Wrzesien等[3-4]通過足尺試驗研究了冷彎型鋼門式剛架中的蒙皮效應，結果表明屋蓋板的蒙皮效應可有效提高剛架在橫向荷載作用下的承載能力，且屋蓋板與剛架的節點形式對其有較大的影響;通過對建築物進行以成本最小為目的優化設計，研究了受力蒙皮作用的影響，結果表明在投影平麵上的跨度和柱距相同時，受力蒙皮板作用最大，此時內部框架的成本可以減少大約一半。Phan等[5]基於實驗研究，在考慮受力蒙皮作用和剛架半剛性連接的前提下，應用遺傳算法提出了一種冷彎型鋼門式剛架的優化設計方法。

國內研究方麵，楊飛[6]對門式剛架輕型房屋鋼結構中的蒙皮效應進行有限元研究，結果表明蒙皮效應提高了結構的抗側剛度以及承載能力，但使振型變得複雜。左洋等[7]在理論分析的基礎上，利用試驗與有限元方法，研究了開洞集裝箱房屋的縱向剛度，分析了開洞麵積、洞口高寬比的影響規律，並提出設計建議。潘立程等[8]針對除塵器的蒙皮結構殼體牆板，利用有限元方法，研究了其在均勻豎向壓力作用下的破壞形式與承載能力，並分析了牆板構造對其承載能力的影響。陳天樂[9]采用有限元方法對比分析了有無考慮蒙皮效應的輕鋼結構受力性能，發現考慮蒙皮效應後，可以減小構件截麵尺寸以及減少橫向約束，具有更好的經濟性。錢海峰等[10]利用理論分析與有限元方法，對除塵器殼體牆板-立柱結構體係在牆板直接承受橫向荷載作用下的荷載分配進行了研究，並考慮牆板的蒙皮作用作用，提出了一種除塵器殼體立柱內力計算方法。

目前對蒙皮結構的研究主要集中於以壓型鋼板為蒙皮板的輕鋼結構，本文研究的除塵器圍護體係中雙肢組合截麵立柱在構造上有其特殊性，需要考慮加勁牆板蒙皮作用，已有的研究結論並不完全適合指導其結構設計。本文考慮結構體係的初始幾何缺陷以及立柱軋製、牆板與立柱焊接過程中產生的殘餘應力影響，通過大量非線性有限元分析，明確雙肢組合截麵柱在軸向壓力下的破壞機理，研究多種構造參數的影響規律，提出了立柱穩定承載力計算建議。本文的研究一是直接解決了除塵器殼體中常用的大截麵骨架立柱在考慮牆板作用時的軸壓穩定性計算問題，使得除塵器殼體支承構件的設計能夠可靠且經濟;二是為受加勁蒙皮板連續支撐的H形截麵構件的穩定性設計提供參考，分析了此類結構穩定性的主要影響因素，具有一定的理論意義和工程應用價值。
