布袋除塵器的作用原理及剖析圖流程詳細

布袋除塵器的作用原理是:當含塵氣體通過除塵器時，粉塵被濾袋阻留，淨化後的氣體由排風口排出，沉積在濾袋上的粉塵穎粒通過各種清灰方式使其沉降到集塵鬥中再被卸出。

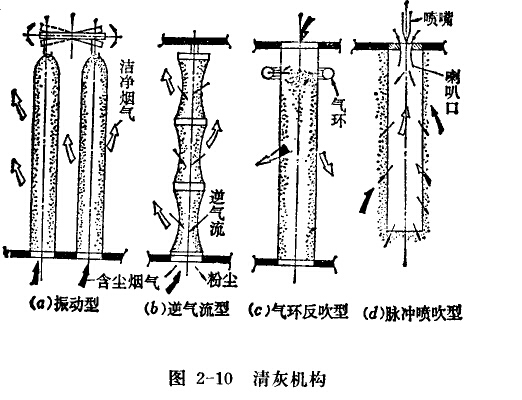

清灰機構如圖(a)振打型、(b)逆流反吹型-(c)氣環反吹型和脈衝噴吹型。振打型是利用機械振動濾袋，將除塵布袋上的粉塵振打下來。逆流反吹型是利用與含塵氣流反方向流動的氣流將濾袋上的粉塵吹落下來。氣環反吹型是利用具有噴射壓縮空氣隙縫的氣環，沿圓筒形濾袋外側上下移動，把濾袋上的粉塵吹落下來。脈衝噴吹型是利用脈衝控製儀每隔30-60秒將壓縮空氣從噴嘴經過喇叭口噴入濾袋一次(每次噴吹 0.1秒)。含塵氣流是由濾袋四周進入濾袋中，經濾袋過濾後的氣體從濾袋內通過喇叭口排出。清灰時，壓縮空氣突然噴人使連袋受到向外撐的振動力及向外的噴射氣流，把濾袋_L的粉塵振吹下來。

布袋除塵器可以淨化比重較輕的粒度小至0.5微米的微細粉塵，除塵效率超過旋風除塵器，用於處理氣體量不大的情況更為有利。因此用於原料磨、水泥磨極為適當，一方麵鳳量不大，同時對原料及水泥微細粒子回收又很重要。另一方麵因設備費用低，操作管理完全可以自動化，所以在水泥工業中一般用作第二級除塵設備。

小水泥廠目前一般使用中部振打zx型袋式除塵器或自製簡易袋式除塵器。下麵以zx型袋式除塵器為例說明其工作原理。

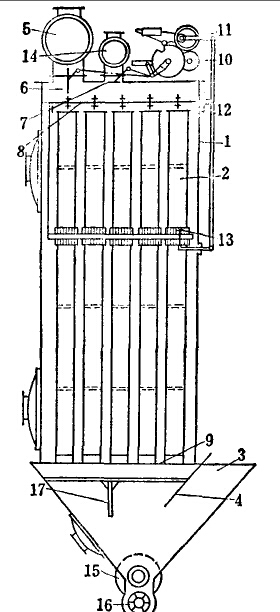

中部振打袋式除塵器是由振打清灰裝置、濾袋、過濾室(箱體)、集塵鬥、進出口風管及螺旋輸送機等主要部分所組成。它的構造如圖。

過濾室1，根據除塵器的規格不同，分成2-9個分室，每個分室內掛有14個沱袋2。含塵氣體由進風口3進人，經過隔風板4，分別進入各室的濾袋中。氣體經過濾袋後，通過排氣管5排出。排氣時，排氣管閘板6打開，回風管閘板7關閉。氣體的流動是靠通風機抽吸作用。濾袋上口懸掛在掛袋鐵架8上，呈封閉狀態。濾袋下口固定在花板9上。頂部的振打裝置10，通過搖杆11打棒12與框架13相連接。
